Когда появились подводные лодки

Первые подводные лодки появились еще в позапрошлом веке, но толку от них было не так много, и по сути они были нужны только для демонстрации технологий. Уже позже они стали настоящей боевой единицей. Сначала дизельные, потом атомные, но все равно очень опасные. Были даже случаи, когда они применялись не только в военных целях. Например, в первой половине прошлого века они применялись германской армией для того, чтобы топить мирные британские суда. Нельзя не отметить, что целью были именно суда, а не люди, которым давали покинуть корабль, но факт остается фактом.

В отличие от обычного надводного судна, подводная лодка имеет возможность преднамеренно изменять свою осадку вплоть до полного погружения под воду. Она может уходить на глубину за счёт заполнения забортной водой цистерн главного балласта. Всплытие производится за счет восстановления плавучести

Первым идею подводных лодок предложил Леонардо да Винчи, но позже он уничтожил свои чертежи, опасаясь ”подводной войны”. Тем не менее, уже в 1578 году англичанин Уильям Боурн описал гренландскую подводную лодку из тюленьих шкур со шноркелем (вытяжная труба), воевавшую в Черном море.

Первые подводные лодки были примерно такими.

В России первые подводные лодки разрабатывались еще при Петре Великом, но их конструкции тоже были далеки от совершенства. А в первый раз в бою подводная лодка применялась в войне за независимость США (1775-1783 гг.) и называлась ”Черепаха”. Правда, она так и не смогла причинить вреда атакуемому судну. Она должна была закрепить мину на днище, но была обнаружена и пришлось взорвать ее просто так, чтобы скрыться.

Корабль викингов пролежал под землей 1 000 лет. Теперь его хотят достать.

Вплоть до 1944 года подводные лодки были в основном надводными кораблями. Из-за несовершенства конструкции они не могли надолго уходить под воду и использовали погружение только для того, чтобы пройти опасный участок или подготовить нападение. Уже позже они постепенно начали переходить на более долгое нахождение под водой, а сейчас это вообще не является проблемой, так как запас провизии на борту большой, системы жизнеобеспечения (кислород, переработка и так далее) хорошие, а запаса ядерного топлива хватает на месяцы автономного плавания.

Рискнули бы погрузиться под воду в такой «кастрюле»?

Эволюция подводных лодок с атомным реактором

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Подводная лодка проекта «Лира»

Развитие атомных субмарин подарило человечеству 5 условных поколений, связанных общими конструктивными чертами и логикой применения:

1. Первое поколение стало родоначальником атомных субмарин, но было достаточно многочисленно и долго стояло на вооружении. Основной общей чертой стала наследуемость с дизель-электрическими предшественниками.

Лодки носили скорее экспериментальный характер, часто предназначались для «боевой отработки» конструкторских идей.

2. Второе поколение стало прямым развитием предыдущего с минимальными изменениями и начинает свой отсчёт в 1967 году.

АПЛ поздней постройки получили «рыбообразную» геометрию корпуса (проект 705 «Лира» в СССР) и комплексные автоматизированные систем управления («Аккорд» на той же лодке), ставшим первым прообразом современного центра управлению сложных систем в виде единого пульта.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Атомная подводная лодка проекта 661 «Анчар»

Серьезной заявкой для АПЛ СССР стал родоначальник «охотников за авианосцами» К-162/222 «Золотая рыбка» проекта 661 «Анчар» с полностью титановым корпусом. Субмарина достигла до сих пор не побитый рекорд скорости в 44,74 узлов (80,4 км/ч).

3. Третье поколение появилось в начале восьмидесятых и характеризуется прежде всего существенно возросшим водоизмещением, повышением автономности, улучшением жизнеобитания команды, а так же унификацию субмарин и их классов.

Американские лодки типа «Огайо» и «Лос-Анджелес» получили реакторы, работающие без перезарядки до 11 лет и не требующие серьезного ремонта в течении всего жизненного цикла — до 30 лет.

Наиболее богатый период кораблестроения: большинство из лодок ещё в строю. Многие из них уникальны, например печально известный рекордсмен проекта 685 «Плавник» К-278 «Комсомолец» с двумя титановыми корпусами и глубиной погружения до 1000 метров.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Ракетонесущий крейсер «Огайо» ВМС США

4. Четвертое поколение на данный момент является наиболее современным, начиная свою историю в начале девяностых. В США представлено только многоцелевыми типами.

Эти аппараты объединяет применение водометных движителей («Сивулф», проект 955), звукопоглощающие покрытия нового типа, новые материалы (композит), реакторы длительного срока службы.

После ряда катастроф подводных лодок предыдущего поколения, проекты получили собственные автономные спасательные капсулы и полностью изолированный реактор.

Возросло и было унифицировано вооружение: так, американские лодки научились хранить до 50 крылатых ракет основных используемых ВМС США типов.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

5. Перспективное пятое поколение существует только на бумаге, однако предполагается, что будет включать в себя преимущественно многоцелевые субмарины.

Основным изменением станет атомный реактор с запасом энергии на весь жизненный цикл подводной лодки (в США внедряется в лодках четвертого поколения), полностью композитный корпус, а так же унифицированное вооружение.

Одни и те же пусковые установки будут использовать как баллистические, так и крылатые тактические ракеты, а так же иное неядерное вооружение для выполнения широкого спектра задач.

Тише воды: самая большая подводная лодка в мире

История развития подводного флота охватывает весь XX век, однако, до 1944 года все корабли данного класса считались надводными и не могли длительное время находиться под водой. Важную роль в развитии подводного флота сыграла Германия. Во время Первой мировой войны именно немецкие подлодки поставили Великобританию на грань поражения.

История российского подводного флота включает в себя период, когда подлодки были несовершенными и современный этап развития вооружения нового поколения. Поговорим о самой большой подводной лодке в мире, размеры которой можно сравнить с величиной многоквартирного дома.

История создания

Легенда мирового подводного судостроения была впервые спущена на воду в Северодвинске в 1981 г. Находясь на земле, на её корпусе в передней части нарисовали оскал акулы, обвивающий трезубец. После спуска на воду изображение скрылось и больше его никто никогда не видел, но машина уже получила своё название, ставшее впоследствии официальным.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Последующие модификации, производящиеся по данному классу, именовались также, а экипаж получил нарукавную нашивку с нарисованным хищником. Иностранные журналисты окрестили лодку кодовым названием «Typhoon», а через несколько лет её так стали называть и в Союзе.

Поручено начать работы над созданием первой подлодки с возможностью носить на себе несколько современных твёрдотопливных трёхступенчатых межконтинентальных баллистических ракет Р – 39, превосходящих «Трайдент»(ракету США) количеством взрывчатого вещества и дальностью полёта.

Вес ракет достигал 100 т, а количество, требующееся для размещения на корабле—24 единицы. Из-за этого длина советских кораблей практически в 2 раза превосходила иностранные аналоги.

Работа по созданию подлодки была начата летом 1976 года, под контролем генерального конструктора Сергея Никитича Ковалёва. После выполнения первой проектной документации определились габариты «Акулы»: длина – почти в 2 футбольных поля и высота – 9-этажного дома.

Первая официальная информация о создании нового проекта прозвучала на XXVI съезде КПСС, проходившем весной 1981 года. Леонид Ильич умышленно назвал машину «Тайфуном», с целью обескуражить и сбить с толку соперников по Холодной войне, начавшейся практически сразу после победы СССР в ВОВ. До этого все сведения, касающиеся новейшей разработки, оставались засекреченными.

Основные цели и задания

Подводные лодки проекта 941 Акула относятся к атомным крейсерам стратегического назначения. Помимо базового вооружения они несут на борту межконтинентальные твердотопливные баллистические ракеты. Мобильность таких установок позволяет уходить из-под атаки противника и выходить на нужную точку обстрела.

Это гарантирует ответный ядерный удар в случае применения атомного оружия. В сочетании с другими сдерживающими факторами наличие таких подлодок на вооружении ведущих держав обеспечивает определенный военный паритет.

В тактические задачи данной атомной подводной лодки (АПЛ) входило патрулирование, участие в учениях, испытания новых вооружений. Ввиду своих габаритов подлодка не рассчитана на активное участие в морских сражениях в составе флотов.

Подводная лодка класса «Акула», классификация НАТО — «Typhoon»

Субмарины стоят на вооружении 39 стран мира, ряд государств использует малые суда для исследований океана, с целью развития туризма. Но самыми большими по размерам являются военные подлодки.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Подводная лодка класса «Акула», позади нее — круизный лайнер

Проект №941 представляет собой серию атомных подводных лодок, спроектированных и построенных в СССР. Работами занимался ЛПМБ «Рубин», расположенный в г. Ленинград. Ныне предприятие существует. Начало старта проекта — 1972 год.

Проект «Акула» номер 941 — это самые большие подводные лодки не только среди атомного класса, но и среди всех субмарин в целом. Генеральный конструктор серии — дважды Герой Труда, доктор технических наук и академик РАН Сергей Никитич Ковалев. В его задачу входило построить лодку, способную обойти по основным показателям проектируемый в США ракетный подводный крейсер типа «Огайо».

Конструкция подводной лодки «Акула»

Расположение энергетического блока на подводной лодке «Акула» произведено по уникальной схеме: она установлена в прочном корпусе с автоматизированной системой пожаротушения и отключения подачи электроэнергии.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Данный процесс происходит под надзором импульсного оборудования, предназначенного для осуществления контроля над работой и состоянием атомных реакторов.

Технические характеристики и конструкция машины сбыли созданы таким образом, что корабль имел потрясающий для того времени запас плавучести – больше 40%, так как после погружения на воду 50% водоизмещения приходилось на воду, использующуюся в качестве балласта.

Благодаря этому многие называли подлодку «водовоз».

Такие характеристики, касающиеся запаса плавучести и наличием рубки, собранной из специального сплава, позволяют впервые использовать корабль для несения боевых дежурств подо льдами Северного Ледовитого океана. Корабль способен проламывать глыбы толщиной более 250 см. без нанесения какого-либо ущерба корпусу.

Корпус

Одна из основных особенностей проекта «Акула 941»– это многослойный корпус, отличающийся своей уникальной прочностью. В нём располагаются 5 обитаемых камер диаметром 10 м, размещённых параллельно относительно друг друга. В носовой части вмещаются ракетные шахты, впервые построенные впереди рубки.

Рядом с ней ещё 3 отсека:

  1. Торпедный.
  2. Модульный, на котором расположен центральный пост.
  3. Кормовой механический.

Схема расположения внутренних отсеков позволила снизить пожароопасность и увеличить выживаемость корабля.

По словам конструктора Ковалёва: — «Авария, случившаяся с «Курском» не может повториться на «Акуле». Даже в том случае, если торпеда взорвётся внутри подлодки, благодаря тому, что она находится внутри отдельного модуля – серьёзного разрушения носовой части и смерти всей команды не произойдёт».

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Всего в «Акуле» имеется 19 водонепроницаемых и 2 спасательные камеры, предназначенные для эвакуации всего экипажа. Расположены они под основанием командного поста, рядом с оградой выдвижного устройства.

Реакторный и турбинные отсеки

Реакторный и турбинные отсеки находятся в кормовой части в двух основных корпусах. Между турбинными имеется отдельная кормовая шлюзовая рубка.

Три носовых отсека

Два носовых отсека основных корпусов — гидроакустические. Между ними в изолированном корпусе находится торпедный отсек. Прилегающие отсеки основной части — ракетные.

Три прилегающих к главному командному пункту

Три прилегающие к центральному посту отсека обеспечивают живучесть лодки. Здесь же располагаются всплывающие камеры для эвакуации.

Кормовой переходной корпус общей длиной 30 метров

Кормовой переходный корпус — технические отсеки, от реактора к турбинному отделению. Отдельного изолирования от общих отсеков не имеет, однако герметичное закрытие присутствует.

Силовая двигательная установка

Движение многотонной подлодки происходит с использованием ядерного энергетического комплекса, спроектированного блочным принципом.

Он и ещё ряд агрегатов, соединённых проектировщиками в одно целое делают «Акулу» подвижной:

  1. Водо-водяной реактор, мощностью 190 МВт – 2 шт.
  2. Паро-турбинная система, имеющаяся в каждом корпусе – 2 шт.
  3. Двухкаскадная установка – 1 шт.
  4. Семилопастной винт с фиксированным шагом с установленными кольцевыми обтекателями (фенестронами) – 2 шт.

Кроме этого, есть 2 резервных двигателя на 190кВт каждый, они могут обеспечить непрерывную работу подводной лодки в случае остановки главных агрегатов в течение нескольких часов.

Осуществление манёвров в закрытом пространстве имеются 2 отдельно расположенных мотора на 750 кВт, установленных в подруливающем механизме со своим поворотным винтом, размещённым с каждой стороны корабля.

Технические характеристики

При создании военного корабля во внимание берется размер баллистических ракет. Для «Акулы» разработали новые трехступенчатые межконтинентальные Р-39 «Вариант», работающие на твердом топливе. Она обладала отличными характеристиками, но имела большую длину, что требовало увеличить и размеры субмарины.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Генеральный конструктор АПЛ — Сергей Никитич Ковалев

Первой лодкой проекта стала ТК-208, при спуске на воду на ее корпус был нанесен рисунок акулы. Планировалось построить 12 субмарин, но со временем их число сократилось до 6. Основные характеристики указаны в таблице.

ПараметрПоказатель

Размеры (длина по ватерлинии, ширина, высота), м 172,8*23,3*26
Водоизмещение надводное/подводное, т 23200/48000
Глубина рабочая/предельная, м 400/500
Скорость передвижения надводная/подводная, узлов 12/25
Экипаж, чел 160

Подводная лодка серии «Акула» имеет уникальную конструкцию: внутри легкого корпуса покрытого тонким слоем стали расположены 5 прочных, выполненных из титановых сплавов. Все они обитаемые. Основными являются два, они расположены параллельно друг другу, диаметр каждого — 10 метров. Пройти из левого корпуса в правый можно через 3 небольших капсульных отсека, расположенных в корме, в носу и в центре лодки.

Такая конструкция позволила:

  • обеспечить максимальную звукоизоляцию;
  • создать уникальную противопожарную систему;
  • сделать лодку неуязвимой.

Особое внимание заслуживает и силовая установка, поскольку проект представляет собой серию атомных субмарин.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Конструкция АПЛ

Турбина

Подводная лодка «Акула» имеет две паротурбинных установки. Каждая находится в кормовых отсеках основных корпусов, что повысило выживаемость подлодки. За счет двухкаскадной резинокордной амортизации и блочной компоновки обеспечивается виброизоляция агрегатов, что снижает общий шум.

Силовая установка

Над созданием 6 крейсеров трудились рабочие на 1000 предприятий Советского Союза. «Акула» была оснащена двумя средствами движения:

  • основное;
  • резервное.

Основная система состоит из ядерной установки, включающей в себя 2 реактора водо-водяного типа и 2 установки паротурбинного типа. В движение крейсер приводят два винта, работающих бесшумно на низких оборотах. Создаваемые винтовыми лопастями помехи блокируются за счет кольцевых обтекателей.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

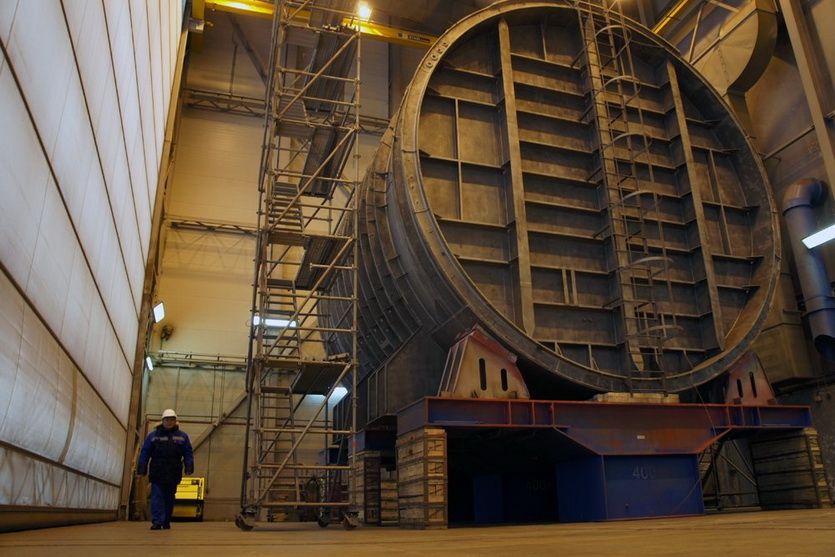

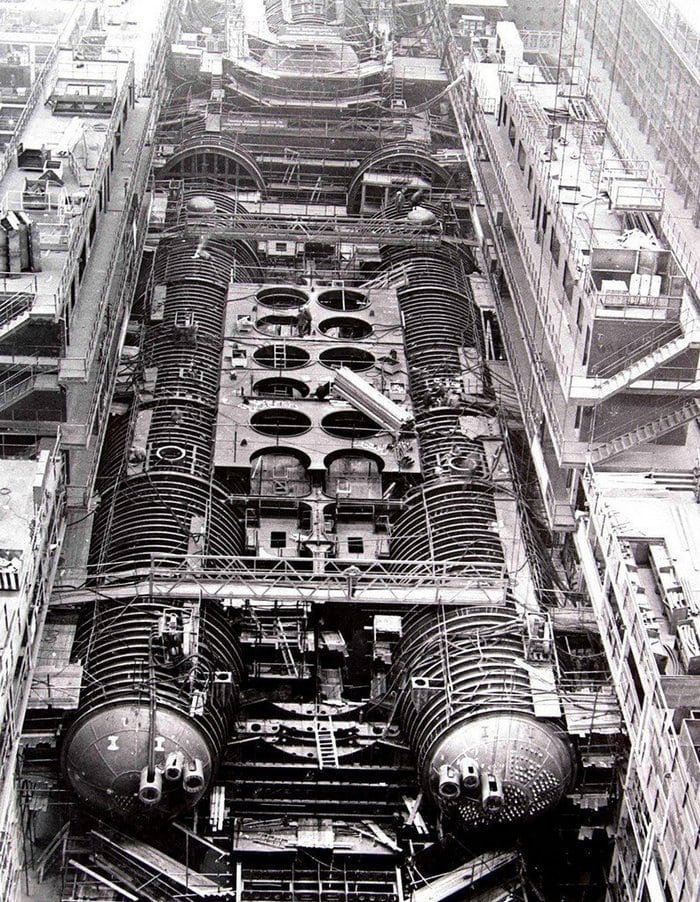

Процесс строительства АПЛ «Акула»

В качестве резервных используются два электродвигателя постоянного тока. Подлодка легко маневрирует и в стесненных условиях при помощи подруливающих устройств.

Вооружение

Основное вооружение крейсера — ракетный комплекс Д-19 с самыми большими баллистическими ракетами в мире (стартовая масса — 90 тонн), стоящими на вооружении подводных лодок. Комплект состоит из 20 штук, хотя в проекте закладывалось 24. Поскольку Р-39 обладали большой длиной, они могли устанавливаться только на субмарины типа «Акула». Дальность полета — 8300 км.

С течением времени БРПЛ Р-39 устарели, на смену им разработали баллистические ракеты с названием «Булава» с дальностью полета 9300 метров. Также в качестве основного вооружения установлены 6 торпедных аппаратов. Калибр торпеды — 553 мм.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Пуск ракеты «Булава» из акватории Баренцева моря

Восемь комплексов ПЗРК «Игла» обеспечивают защиту от нападения с воздуха. Дополнительно установлено оборудование для:

  • обеспечения радио- и спутниковой связи;
  • установки факта присутствия ледяного покрова на поверхности;
  • навигации;
  • обнаружения подводных объектов.

Постепенно оборудование подлодок заменялось на новейшее без изменения назначения и характеристик.

Основное

Данная подводная лодка имеет установку Д-19 с баллистическими ракетами, имеющими стартовый вес 90 т и длину 17 м. Дальность полёта в боевом исполнении составляет 8 300 км с отделяющейся частью на 10 боеголовок по 100 килотонн каждая.

За всю историю использования такого оружия, подводная лодка проекта 941 и её последующие модификации, являлись его единственным носителем, других аналогов, способных принять на себя такое количество взрывчатого вещества нет.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Запуск полного боекомплекта осуществляется единичным выстрелом или очередными залпами, как на поверхности, так и из погружённого состояния. Максимальная глубина погружения при старте Д-19 достигает 56 м, без ограничений по погодным условиям.

Всего подводная лодка «Акула» имеет на своём борту 20 единиц таких ракет, хотя изначально Ковалёв планировал установку 24 штук, однако главнокомандующий ВМС С. Г. Горшков принял решение остановиться на 20.

Второстепенное

Помимо стратегического оружия, подводный ракетоносец имеет на своём борту систему установки минного заграждения, 6 устройств торпедного цикла со стволом 533мм, использующихся для огневой поддержки ракетным торпедам, 8 ПЗРК «Игла 1» и целый ряд радиоэлектронного вооружения:

  1. «Омнибус», военизированный информационный комплекс управления.
  2. «Скат-КС», система гидроакустики.
  3. «Арфа МГ-519», гидроакустическая установка по поиску мин.
  4. «Север МГ-518», эхолот для измерения толщины льдов.
  5. «БуранМРКП-58», устройство радиолокации.
  6. «Симфония», блок навигации.
  7. «Молния Л-1», аппарат радиосвязи, оборудованный спутниковой системой «Цунами».
  8. МТК-100, ТВ блок.
  9. 2 антенны – буйка, которые при нахождении лодки на глубине более 150 м, всплывают и принимают радиосигнал и информацию со спутника.

Начавшаяся после Великой Отечественной Войны 1941 – 1945 гг. холодная, продолжавшаяся длительной гонкой вооружений двух мировых держав, закончилась благодаря частичному вкладу подводных лодок серии «Акула».

Впечатляющие размеры корабля и имеющийся на его борту огромный арсенал, позволяющий в любой момент запустить залп из 20 ракет в любую точку земного шара, внёс свой вклад в многолетнее противостояние и прекратил его, подписанием мирного соглашения.

Модификации

Как говорилось ранее, первая подводная лодка «Акула» была стравлена на поверхность воды в декабре 1981г.

Изначально в планах было собрать 7 аналогичных кораблей, однако по договорённости о сокращении численности стратегического оружия, Советский Союз ограничился 6 экземплярами.

Работы над 7 моделью ТК-210 остановили, а остов разобран на переработку.

Собранные и использовавшиеся модификации представлены ниже:

  • ТК-208 «Дмитрий Донской», строительство начато 17.06.1976г, спущен в воду спустя 4 года. В 2002г снят с вооружения для последующей модернизации. На сегодняшний момент переоборудован для нового вида вооружения «Булава».
  • ТК-202, спущен в воду в 1982 г., введён в ВМФ спустя 1 год, лишь в 1983. После 22 лет эксплуатации был распилен на металлолом.
  • ТК-12 «Симбирск» использовался с 1983 по 1998г, затем списан. В 2005 г. корабль доставили в Северодвинск и утилизировали совместно с американцами.
  • ТК-13, принятый на вооружение в 1985 г. использовался до 2007 г. Лишь после списания были начаты работы по его утилизации. На сегодняшний момент полностью разобран и переработан, а ядерный реактор перемещён в Заполярье для длительного хранения.
  • ТК-17 «Архангельск» и ТК-20 «Северсталь» в 2006 году выведены из состава ВМС России. Решение об их дальнейшей судьбе пока не определено.

Почти все последующие модификации «Акулы», созданные Советским Союзом, потеряны. На сегодняшний момент осталось всего 2 экземпляра, находящихся под вопросом и 1 действующий. Все остальные демонтированы. Основной причиной стали результаты переговоров о сокращении ядерного оружия и прекращение холодной войны. На сегодняшний момент, весь боекомплект баллистических ракет Д-19 утилизирован, а для производства последующих нет оснований и мотиваций.

Экипаж и условия для несения службы

В составе экипажа лодки:

  • 108 матросов;
  • 52 офицера.

Для каждой из двух категорий служащих есть две кают-компании. Важно отметить, что экипаж размещается в условиях повышенного комфорта. Служить на лодках типа «Акула» считается престижным. Между собой матросы сравнивают их с отелем «Hilton».

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Зона отдыха АПЛ «Акула»

Для экипажа на борту предусмотрены следующие удобства:

  • «живой уголок»;
  • просторная столовая зона, которая служит и кинозалом;
  • музейная экспозиция;
  • спортзал;
  • сауна;
  • глубокий бассейн размером 4 на 2 метра, заполняющийся морской водой, с подогревом;
  • фотолаборатория.

Интересный факт: все, кто погружается впервые, должны пройти особый ритуал посвящения: выпить кружку забортной воды и поцеловать раскачивающуюся булаву или кувалду. Президент России, В. Путин, оказавшись на лодке, также прошел старинный обряд.

Матросы отмечают, что пользоваться сауной и залом в течение длительного похода почти не удается из-за плотного графика, а при нахождении на базе доступ к ним не ограничен.

Спущенные на воду подлодки и их современное состояние

Советское правительство проектировало «Акулу» в разгар Холодной войны. Закладка первой лодки в 1976 году происходило наравне с американцами, которые начинали строительство «Огайо».

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Схематичное изображение отсеков подлодки

Из 10 планируемых подлодок данного типа было построено лишь 6, поскольку к тому времени сложилось множество экономических и политических препятствий. Рассмотрим все 6 представителей проекта и узнаем, что с ними стало теперь.

  1. Тяжелый крейсер «Дмитрий Донской» — самая большая подводная лодка в мире и первая из проекта 941. Порт приписки — Западная Лица, где базируется Северный флот РФ, ранее постоянно базировалась в городе Северодвинск. К 1989 году ракетное оборудование и сама лодка требовали модернизации. Работы приходилось осуществлять в тяжелый для страны период, они завершились лишь в 2002 году по проекту 941У. Субмарина «Дмитрий Донской» была оснащена новейшими ракетами «Булава».
  2. Второе судно серии было менее удачным, оно именовалось как ТК-202 и было спущено на воду в сентябре 1982 г. В середине 80-х субмарина столкнулась с рыболовецким судном, после чего ей требовался ремонт. После развала СССР подлодку вывели из состава флота и разрезали на металл в эллингах Северодвинска. Сделано это было за счет средств, предоставленных США.
  3. Третий тяжелый крейсер стратегического назначения получил имя ТК-12, позже — «Симбирск» (название было предложено экипажем, но его так и не утвердили официально). В 1986 г. лодка получила незначительные повреждения при столкновении с британской субмариной, после чего была отремонтирована и отправлена в поход на Северный полюс. Утилизирована.
  4. Четвертый корабль серии также принадлежал классу ТАПКР. Проходил службу на флоте в течение 14 лет и являлся первым крейсером, произведшим залповую стрельбу ракетами, срок годности которых истек. Поскольку нового боезапаса не было, подлодка была выведена в резерв, позже — утилизирована.
  5. ТК-17, пятая подлодка серии «Акула», сооруженная на «Северном машиностроительном предприятии», служила Северному флоту 27 лет, и лишь в 2013 году была выведена из состава. Во время плановых учений 2004 г. на борту крейсера присутствовал президент России, Владимир Путин. Ввиду отсутствия боекомплекта подводная лодка выведена в резерв и ожидает утилизации.
  6. Подлодка ТК-20 завершила серию «Акула» и сегодня она также ожидает утилизации. Ей было присвоено имя «Архангельск». Боекомплекта к ней нет и уже никогда не будет. Переоборудовать субмарину под новые ракеты считается крайне дорогим мероприятием.

Почитайте также:  Количество золотых мячей: Месси против Роналду

Таким образом, в настоящее время из шести самых больших подводных лодок в России и в мире в строю осталась лишь одна, модернизированная и оснащенная по последнему слову техники. В свое время все ракетные крейсеры данного типа входили в 18-ю дивизию, которая была сокращена до минимума.

Достоинства и недостатки

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
«Акула» на стоянке

С появлением высокоточных баллистических ракет стратегического назначения стационарные пусковые шахты стали терять позиции в вопросе нанесения гарантированного ответного удара. Атомные подводные крейсеры проекта 941 создавались с целью восстановления данного потенциала.

Достоинства подлодок «Акула» представлены тремя ключевыми аспектами:

  • возможность несения службы в Арктике, включая подледные шельфы;
  • тяжелые Р-39, не имеющие аналогов среди переносимых стратегических ракет;
  • повышенная безопасность и живучесть экипажа и подлодки ввиду конструктивной компоновки.

Появление таких крейсеров на вооружении советского флота подтолкнуло США к подписанию договора ОСВ-2. Именно данные лодки обеспечили паритет мировых держав в Холодной войне, их фото до сих пор внушают уважение и страх перед возможной ядерной войной.

Недостатки проекта 941 имеют спорные основания. Высказываются претензии к размерам, вызванным низким качеством твердого топлива Р-39, ходовым свойствам и управляемости подлодки, шуме, высокой стоимости. В современной аналитике бытует мнение, что для СССР важнее было показать масштаб и мощь, чем практическую эффективность и целесообразность.

Однако сравнение ТТХ с зарубежными и отечественными аналогами показывает, что большая часть этих претензий не имеют существенных оснований. Определенные проблемы с уровнем шума и стоимостью действительно существуют, однако они находятся в допустимых пределах с поправкой на время разработки и соразмерность.

Размеры подводных лодок в сравнении

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Подводные лодки России

В качестве основного конкурента проекту 941 выделяют подводные лодки класса «Огайо» — серия кораблей в США, рассчитанная на стратегические ракеты. Оба проекта разрабатывались примерно в одно время.

По габаритам у «Огайо» размеры подводной лодки в сравнении ненамного уступают «Акуле» — 170,7 м длины, 12,8 м ширины и 11,1 осадка. Значительнее отличается водоизмещение — американская субмарина весит 16746 и 18750 тонн в надводном и подводном состоянии соответственно.

Несмотря на меньшие размеры американская подлодка несет 24 баллистические ракеты Trident II D5. Ее ключевое преимущество — модульная система отдельных агрегатов, что облегчает постепенную модернизацию подлодки.

Применение в боевых условиях

В боевых условиях корабли проекта 941 не применялись. Основное их участие — патрулирование в арктических водах, участие в испытаниях. В 1987 ТК-12 осуществил длительный высокоширотный поход в Арктику со сменой экипажей. В 1997 в ходе испытаний Северного флота с борта ТК-20 осуществлен залповый пуск 20 ракет Р-39.

Интересные факты

Поверхностное мнение о принадлежности подводных лодок проекта 971 к «Акуле» ошибочное. Данная модель является индивидуальной разработкой генеральных конструкторов Чернышёва и Фарафонтова с коллегами.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Маркировка разработки получила название «Щука-Б», основанная на ранних работах над проектом 941 «Барракуда». При этом НАТО назвало её преемницей советского гиганта и присвоило маркировку подводная лодка «Акула» (Acula).

Кроме этого есть ещё ряд любопытных нюансов, связанных с подлодкой:

  1. Технические характеристики 941 настолько впечатляющие, что аналогов на сегодняшний момент так и не создано.
  2. Длина корабля превышает размеры самого большого самолёта АН 225 ровно в 2 раза.
  3. В Северодвинске пришлось построить новый цех, ставший самым большим в мире производственным помещением.
  4. Члены экипажа одной из модификаций рассказывают, что после первого выхода в тёплые воды, произошёл интересный случай. В момент запуска двигателей, настоящая акула зависла рядом с рубкой. После полного набора мощности двигателей подводной лодки, лодка и акула начали двигаться одновременно. После этого моряки подводники были уверены в правильности названия их корабля.

Начавшаяся история строительства таких кораблей прекратилась внезапно также, как началась. По состоянию на сегодня, из 7 моделей подлодок, в строю остался только «Дмитрий Донской».

Корабль был модернизирован и подвергся капитальному ремонту, длившемуся несколько лет, в результате чего, он остаётся в ВМФ страны как минимум до 2020 г.

Самые большие подводные лодки в мире

10. Навага | Длина 128 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

На 10 месте среди самых больших подводных лодок в мире находятся советские субмарины проекта 667А «Навага», оснащенные баллистическими ракетами. Длина подлодки составляет 128 метров, ширина – 11,7 метра. Оснащение – 16 пусковых установок с ракетами Р-27. Дальность действия – 2400 километров. Общий боевой комплект субмарины – 22 торпеды, из них две – ядерные.

Разработка подлодок серии «Навага» началась в 1958 году.

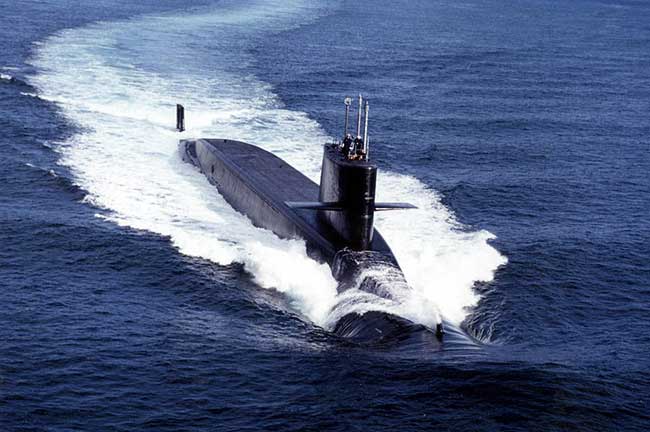

9. Триумфан | Длина 138 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Французские подводные лодки типа «Триумфан» входят в число самых больших субмарин в мире. Строительство первой подлодки началось в 1986 году. Распад СССР внес коррективы в количество построенных субмарин – вместо 6 было создано 4 подводных лодки.

Размеры субмарины: подводное водоизмещение – 14 335 тонн, длина корпуса – 138 метров, ширина – 12, 5 метра. Вооружение – 16 баллистических ракет класса М45. Девятое место в нашем рейтинге.

8. Цзинь | Длина 140 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Поражают своими размерами и китайские подлодки проекта 094 «Цзинь». Они занимают 8 место в рейтинге самых больших подводных лодок в мире. Они пришли на смену лодкам класса 092 «Ся». Строительство новых подлодок началось в 1999 году. Поскольку Китай предпочитает держать втайне все свои военные разработки, о субмаринах нового поколения известно мало. Длина подлодки – 140 метров, ширина – около 13 метров, подводное водоизмещение – 11500 тонн. Вооружение – 12 баллистических ракет с дальностью действия до 12 тысяч километров.

В 2004 году на воду была спущена первая субмарина серии «Цзинь». По информации китайской стороны, сейчас на вооружении Китая находятся 6 подводных лодок этого типа. К боевому патрулированию они должны были приступить в 2014 году.

7. Вэнгард | Длина 150 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

В число самых больших субмарин в мире входят британские подлодки типа «Вэнгард». В 1990 годах они пришли на смену лодкам типа Resolution. Появление новых субмарин у США и СССР заставили Англию приступить к созданию нового типа подлодки, с такими же высокими боевыми характеристиками. Первоначально было решено построить не менее 7 подлодок, но с распадом Советского Союза необходимость в таком количестве ракетоносцев отпала. Всего на вооружение поступило 4 подлодки типа «Вэнгард». Строительство первой из них началось в 1986 году.

Размеры субмарины: подводное водоизмещение – 15 900 тонн, длина корпуса – 150 метров, ширина – 12,8 метра. Вооружена 16 баллистическими ракетами системы «Trident-2 D5».

6. Кальмар | Длина 155 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

На 6 месте в рейтинге самых больших субмарин – российские подводные лодки «Кальмар». Проект субмарины начал разрабатываться в 1972 году специально для двухступенчатой баллистической ракеты Р-29Р.

Размеры подлодки: подводное водоизмещение 13 050 тонн, длина корпуса 155 метров, ширина – 11, 7 метра. Вооружение – 16 межконтинентальных жидкостных ракет Р-29Р с дальностью действия более 6 000 км.

На сегодня большая часть подлодок «Кальмар» утилизирована, остальные входят в состав Тихоокеанского флота России.

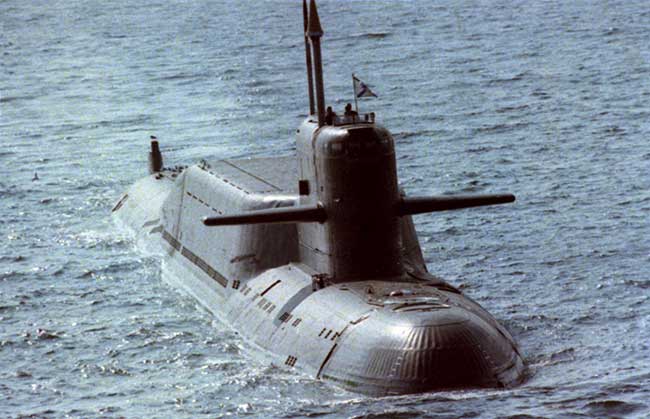

5. Мурена-М | Длина 155 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Подлодки проекта «Мурена-М» входят в число самых больших субмарин. Это модернизация лодок проекта «Мурена». Главное отличие – размещение 16 ракет, а не 12. Для этого корпус лодки был увеличен на 16 метров.

Размеры субмарины: подводное водоизмещение 15 750 тонны, длина корпуса 155 метров, ширина – 11, 7 метра. Вооружение – 16 ракет Р-29Д с дальностью действия более 9 000 км. Пятое место в рейтинге.

4. Дельфин | Длина 167 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Подлодка проекта «Дельфин», занимающая 4 место в нашем рейтинге, продолжила развитие проекта «Кальмар». Строительство первой субмарины началось в 1981 году. Было построено 7 подлодок. Сейчас все они входят в состав подводного флота России. По своим размерам субмарина того типа входит в число самых больших подводных лодок в мире. Ее подводное водоизмещение составляет 18 200 тонн, длина 167 метров, ширина – 11, 7 метра. Вооружение – 16 баллистических ракет класса Р-29РМ.

3. Огайо | Длина 170 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Американские субмарины типа «Огайо» входят в число самых больших подводных лодок в мире. Они относятся к подлодкам третьего поколения и оснащены 24 баллистическим ракетами «Трайдент». Их особенность – разделяющиеся головные части и индивидуальная система наведения на цель. Сегодня субмарины типа «Огайо» составляют ядро американских ядерных сил. Они несут боевое дежурство в Атлантическом и Тихом океанах.

Размеры подлодки: подводное водоизмещение – 18 750 тонны, длина корпуса – 170, 7 метра, ширина – 12, 8 метра. Максимальная глубина погружения – 55о метров. Первая субмарина этого типа вступила в строй в 1981 году.

Интересный факт: в 2009 году во время боевого дежурства экипаж субмарины USS Rhode Island спас четырех мужчин и мальчика, которые потерпели крушение и четверо суток находились в море без надежды на спасение.

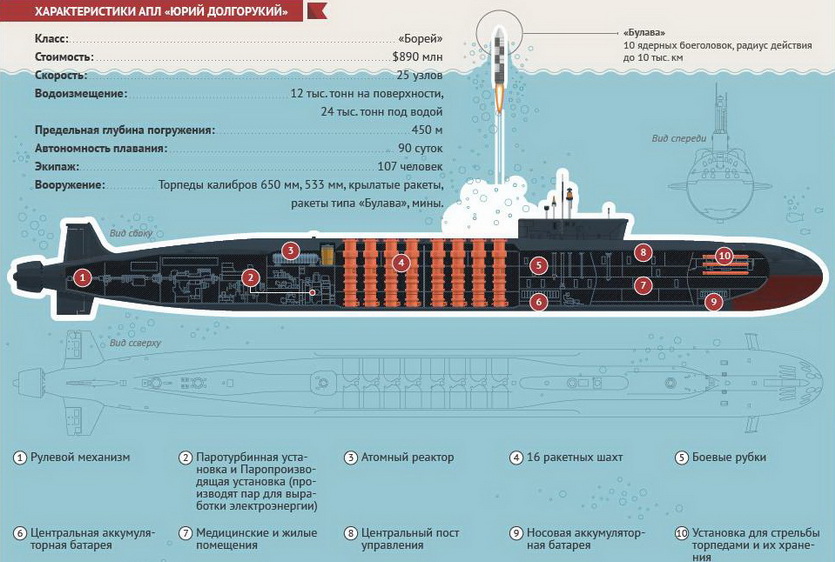

2. Борей | Длина 170 метров

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Российские подводные лодки проекта 955 «Борей» занимают 2 место в рейтинге самых больших субмарин в мире. Построены и вошли в строй 3 подводных крейсера, три находятся в стадии строительства и последний был заложен в декабре 2015 года. Всего к 2018 году планируется построить 8 подлодок «Борей». Разрабатывалась подлодка для того, чтобы заменить субмарины проектов «Дельфин» и «Акула».

Размеры подлодки: подводное водоизмещение 24 000 тонны, длина корпуса 170 метров, ширина – 13, 5 метра. Вооружение – 16 ракет «Булава».

1. Акула | Длина 173 метра

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео

Первое место в рейтинге самых больших субмарин в мире занимает российская подлодка проекта 941 «Акула». Это самый большой подводный крейсер, построенный человеком. Представьте махину высотой с девятиэтажный дом и длиной в два футбольных поля – это и есть легендарная «Акула». С точки зрения боеспособности такие размеры вызывают сомнения, но нельзя не восхищаться мощью этой гигантской субмарины.

Строительство подлодки было начато в 1976 году. «Акула» стала ответом на проект американской подлодки типа «Огайо». Вступил первый подводный ракетоносец в строй в 1980 году.

Размеры субмарины: подводное водоизмещение 48 тысяч тонн, длина корпуса 172, 8 метра, ширина – 23, 3 метра. Вооружен подводный крейсер 20 трехступенчатыми баллистическими ракетами Р-39 «Вариант».

На подлодке созданы улучшенные условия для экипажа. Здесь есть небольшой бассейн, солярий, сауна, спортзал и даже живой уголок.

Размеры позволяют подлодке взламывать лед толщиной более двух метров. А это значит, что она может нести боевое патрулирование в арктических широтах.

Всего на вооружении России находится 6 подлодок класса «Акула».

Эксплуатация атомных подводных лодок

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Сухой док для обслуживания АПЛ типа «Огайо»

Появление атомных подводных заставило пересмотреть применение и ремонт подобных типов судов: их подводная часть имеет неподходящие для обычных портов габариты, а реакторы опасны.

Учитывая, что большая часть задач связана с длительным скрытным применением у берегов вероятного противника, поход так же должен начинаться в потайном месте — иначе лодки можно будет отслеживать с начала пути.

Аналогичные рассуждения, необходимость защиты АПЛ от вероятного удара противника, необходимость защиты окружения от возможных проблем с реакторами/вооружением привели к появлению уникальных закрытых баз размером с мегаполис.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Схема подземной базы атомных подводных лодок в Балаклавской бухте

Первая появилась в Балаклавской бухте, заняв собой колоссальную площадь отдельными помещениями, связанными туннелями и каналами: ракеты отдельно, боеголовки отдельно, лодки отдельно.

Ремонт — так же в спецзонах, так как 1-3 поколению лодок требовалась не только замена топлива, но и замена активной зоны реактора. Аналогичные комплексы были созданы уже над водой для каждого океанского флота: в Северодвинске, в Заполярье, в бухте Чажма.

АПЛ США повезло больше: военно-морская база Кингс-Бей вместила всю необходимую инфраструктуру, включая учебные центры и заводы по модернизации в одном месте с погодными условиями, исключающими проблемы во время ремонтных или погрузочных работ.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Российская база подводных лодок

Специализированные базы используются только для длительных остановок АПЛ, ремонта и погрузки ядерных материалов. Все остальное время атомные субмарины снабжаются с плавучих причалов (СССР), судов снабжения (Россия и США), оставаясь почти все время в открытом море.

Современные многоцелевые лодки часто используют обычные военно-морские порты для короткого базирования, уходя на специальные базы только при необходимости — вероятность радиоактивного загрязнения среды при их эксплуатации низкая.

Что ждёт атомные подводные лодки в будущем?

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Атомная исследовательская субмарина «Лошарик»

Самые современные российские подводные лодки проекта «Хаски» ещё только проектируются, но уже сейчас понятно, что они наследуют многие из идей, реализованных в судах четвертого поколения, эксплуатирующихся США:

  • модульный реактор, выполненный в отдельном отсеке, не требующим обслуживания;
  • ёмкость топливных элементов на 20-30 лет, то есть на всю эксплуатацию;
  • автономную спасательную капсулу для всех членов экипажа.

Вероятно, организация пространства таких лодок будет создаваться с оглядкой на проект «Лошарик»: уникальную АПЛ для исследования океанского дна, чей корпус состоит из отдельных шарообразных модулей, из-за чего навевает ассоциации с одноименным советским фильмом.

Самая большая подводная лодка в мире: описание, размеры, сколько осталось в России, фото и видео
Отсек АПЛ проекта 941 «Акула»

Уже сегодня понятно, что дублирование реакторных систем останется, а основным движителем станет водомёт, управляемый вторичным электрическим двигателем во время основной работы, и напрямую реакторной турбиной — на скоростном марше.

Стоит ожидать и полностью автоматизированных систем управления, которые позволят сконцентрировать экипаж в одном наиболее защищенном модуле без необходимости постоянных переходов в рабочие отсеки.

Как будет выглядеть такая атомная подводная лодка? Увидим. Но у неё будет очень много общего с космическими кораблями, которые полетят спустя какое-то время.

P.S. Мировой Океан — не менее опасный мир, чем космос. И только атомные подводные лодки приближают нас к грядущим открытиям.

Видео

Источники
  • https://Hi-News.ru/technology/samaya-bolshaya-podvodnaya-lodka-i-istoriya-sozdaniya-submarin.html
  • https://www.iphones.ru/iNotes/kak-rabotayut-atomnye-podvodnye-lodki-06-29-2020
  • https://infografics.ru/all/samaja-bolshaja-podvodnaja-lodka-v-mire/
  • https://WarBook.club/voennaya-tehnika/podvodnye-lodki/akula/
  • https://tehnowar.ru/124288-Akula-proekt-941-%E2%80%94samaya-bolyshaya-podvodnaya-lodka-v-mire-istoriya-sozdaniyatehnicheskie-harakteristikiosnovnoe-voorughenie.html
  • https://top10a.ru/samye-bolshie-podvodnye-lodki-v-mire.html
[свернуть]
Поделиться:
Нет комментариев
×
Рекомендуем посмотреть
